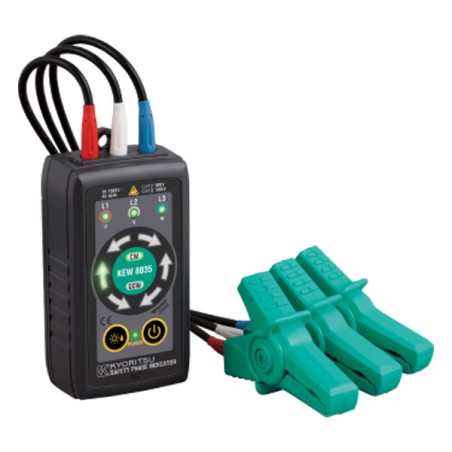

8035 Indicateur de phase numérique sans contact KYORITSU
Le KEW8035 est le premier testeur de transposition de phases sans contact. Test de la transposition de phases en toute sécurité sans avoir à exposer les contacts sous tension. L'unité ne requiert aucun contact en métal ; elle est idéale pour des tests plus sûrs et plus rapides. Un mode très lumineux fournit une indication claire même en plein soleil.
Le KEW8035 utilise une combinaison de LED et de signaux sonores pour indiquer la direction des phases. Des LED vertes sont utilisées pour le sens des aiguilles d'une montre avec une tonalité intermittente. Des LED rouges sont utilisées pour le sens inverse des aiguilles d'une montre avec une tonalité intermittente. Le testeur est adapté pour une large gamme d'installations triphasées, de 70 V à 1 000 V c.a. Il est fourni avec un dos magnétique pour la fixation sur une surface métallique pour le test en mains libres.
Informations complémentaires :
Il permet des tests sans risque, sans nécessiter un contact direct entre les sondes et les fils sous tension.
Large plage de mesure pour les installations triphasées, de 70 V → 1 000 V c.a.
Les pinces crocodiles isolées peuvent tenir des câbles isolés de Ø 2,4 → 30 mm.
Câbles à double isolation, longueur environ 70 cm
Le KEW8035 peut être fixé à un panneau en métal via l'aimant au dos.
La transposition de phases est indiquée par l'éclairage rotatif des LED et les signaux sonores logiques.
Conforme à la norme CEI61010-1 CAT IV 600 V et CAT III 1 000 V
La nouvelle technologie assure un test sûr sans contact direct entre les sondes et les conducteurs sous tension
Les pinces crocodile isolées peuvent être fixées à des câbles isolés d'un diamètre de 2,4 à 30mm
La rotation des phases est indiquée par des LEDs éclairées et des bips sonores
L'instrument peut être attaché à un panneau métallique grâce à l'aimant sur la face arrière
Gamme de mesure étendue pour des installations triphasées de 70V à 1000V CA
Indication très claire par LEDs, même à la lumière du soleil
Conforme norme à IEC 61010-1 CAT. IV 600V & CAT. III 1000V
-
| Les fonctions |
Rotation de phase (Horaire ou Anti-Horaire),
Présence de phase ouverte |
| Méthode de détection |
Induction électrostatique |
| Plage de tension de mesure |
De 70 à 1000V AC phase à phase (onde sinusoïdale, entrée continue) |
| Plage de diamètre de serrage |
Câbles isolés de Ø2,4 à 30 mm |
| Plage de fréquence de mesure |
45 à 66 Hz |
| Rotation des phases |
Dans le sens des aiguilles d'une montre :
les LED flèches vertes "tournent" dans le sens des aiguilles d'une montre, le symbole vert "CW" s'allume, le buzzer intermittent Dans le sens inverse des aiguilles d'
une montre :
les LED flèches rouges "tournent" dans le sens inverse des aiguilles d'une montre, le symbole rouge "CCW" s'allume, le buzzer continu |
| Indication visuelle |
Via LED avec fonction Super luminosité |
| Avertissement de tension de batterie |
Le voyant d'alimentation clignote si la tension de la batterie est trop faible. |
| Fils d'essai |
Câbles à double isolation, longueur env. 70cm |
| Code couleurs |
L1(U) : RougeL2(V) : BlancL3(W) : Bleu |
| Normes applicables |
CEI 61010-1 CAT IV 600 V, CAT III 1000 V Degré de pollution2,
CEI 61326-1, CEI 61557-1, -7 |
| Plage de température et d'humidité de fonctionnement |
Plages de température/humidité -10 à 50 ºC, 80 % (sans condensation) |
| Plage de température et d'humidité de stockage |
Plages de température/humidité -20 à 60 ºC, 80 % (sans condensation) |
| Alimentation (batterie CC) |
LR6(AA)(1.5V) ×4
* Utilisation continue : env. 100 heures (Mise hors tension automatique dans environ 10 min.) |
| Dimensions |
112(L) × 61(L) × 36(P) mm |
| Masse |
380g env. |
| Accessoires inclus |
9096 (mallette de transport), LR6(AA) × 4, manuel d'instructions |
